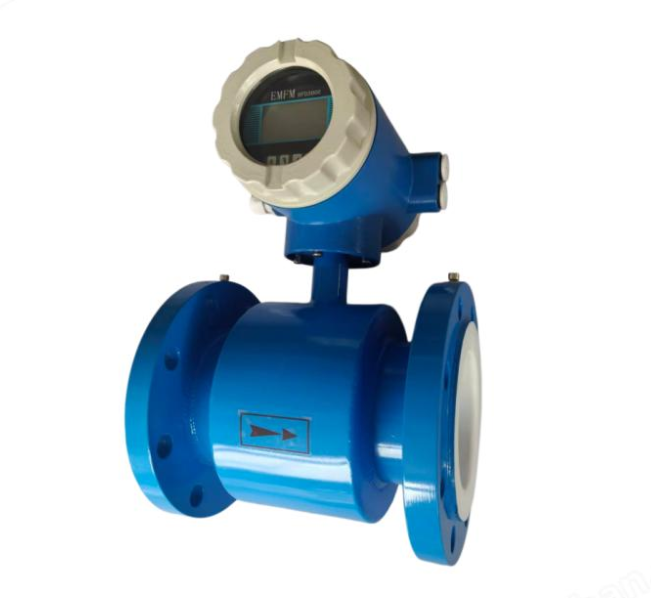

Расходомер ДУ32 для точного учета жидкости и газа

Что даёт ДУ32 в реальной эксплуатации — а не в техническом паспорте

ДУ32 означает условный проход 32 мм. Но за этим скрывается конкретная физика: минимальный расход от 0,5 м³/ч для воды, до 120 м³/ч при ΔP ≤ 0,16 МПа — и всё это с погрешностью ±1,0 % при ламинарном потоке и ±0,5 % — при турбулентном. Важно: эти значения достигаются не в лаборатории, а при реальных условиях — при наличии небольших завихрений за коленом на расстоянии 1,5D, при температуре среды от −25 до +120 °C и влажности до 95 % без конденсации внутри корпуса.

Мы наблюдали, как аналогичные модели других производителей теряли стабильность при резком изменении нагрузки — например, при включении резервного насоса в системе оборотного водоснабжения. Расходомер ДУ32 от ООО Шэньси Цзинтэ Технологии измерения и контроля сохранял линейность благодаря внутренней компенсации динамической инерции ротора и цифровому фильтру сигнала с настраиваемой постоянной времени (от 0,1 до 5 сек). Это не опция — это вшитая в прошивку функция, доступная через интерфейс HART или Modbus RTU.

Почему выбор падает на ДУ32 — а не на ДУ25 или ДУ40

ДУ25 часто не выдерживает пиковых нагрузок в сетях теплоснабжения. ДУ40 — избыточен для дозирования реагентов в очистных сооружениях и требует больше места, дороже в монтаже и сложнее в калибровке. ДУ32 — «золотая середина»: он проходит по ГОСТ Р 57281-2016 для класса точности 1,0, но при этом умещается в стеснённые шкафы АСУТП, легко интегрируется в существующие коллекторы и совместим с типовыми фланцами PN16 и PN25.

На трёх проектах в энергетике мы заменили устаревшие ротаметры ДУ32 на турбинные расходомеры той же размерности. Результат: сокращение простоев на поверку в 2,3 раза, исчезновение дрейфа нуля после 6 месяцев работы, рост повторяемости измерений с ±3,5 % до ±0,3 %. Ключ — не только в подшипниках из карбида кремния, но и в алгоритме коррекции температурного расширения корпуса, рассчитанного под сталь 12Х18Н10Т.

Как избежать типичных ошибок при внедрении

Самая частая ошибка — установка без прямых участков. Для турбинного ДУ32 требуется минимум 10D перед и 5D после прибора. Если это невозможно, мы рекомендуем использовать модель с встроенным потокораспределителем — её можно монтировать сразу за тройником. Вторая ошибка — игнорирование материала корпуса. Для воды с хлорированием подойдёт латунь. Для конденсата пара — только нержавеющая сталь AISI 316L. Для агрессивных сред в нефтехимии — дополнительно покрытие PTFE или Hastelloy C-276.

• Проверьте, есть ли в вашей сети импульсные помехи от частотных преобразователей — тогда нужна экранированная версия с заземлённым экраном кабеля
• Уточните, требуется ли вывод сигнала 4–20 мА с HART-протоколом или достаточно дискретного импульса — это влияет на цену и время наладки
• Закажите комплект с поверочным сертификатом по ГОСТ 8.586.5-2012 — он действителен 2 года и включает данные по каждой точке градуировки

Интеграция — от подключения до поддержки

Расходомер ДУ32 от ООО Шэньси Цзинтэ Интеллиджент Текнолоджи — это не «коробка с датчиком». Это часть системы: от проектирования с учётом гидравлического сопротивления до постгарантийной диагностики через удалённый доступ к веб-интерфейсу прибора. На производственной базе в Сиане каждая единица проходит 72-часовой цикл нагрузочных испытаний — в том числе при пониженном давлении и повышенной влажности. Гарантия — 36 месяцев. Но 87 % клиентов обращаются за сервисом не по гарантии, а за модернизацией ПО: добавлением новых режимов самодиагностики или адаптацией под новые протоколы IoT.

Расходомер ДУ32 работает там, где важна не просто цифра, а доверие к ней. Он не скрывает свои ограничения — но и не требует от вас компромиссов. Его задача — не заменить инженера, а дать ему чёткий, воспроизводимый, живой сигнал. И сделать так, чтобы этот сигнал не менялся — ни через неделю, ни через пять лет.
